产品介绍与核心特性

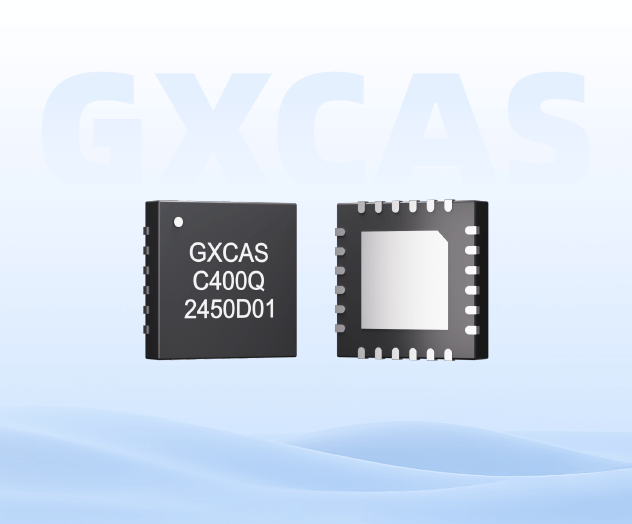

1 基本性能 • 芯片工作温度范围：-55℃ ~ +150℃ • 可调理RTD类型：PT100 / PT1000 • 内部ADC位数：15bits • 全量程测量精度：±1LSB • 50 / 60Hz噪声抑制：80dB • 单次测量转换时间： 50Hz notch：20.0ms 60Hz notch：16.7ms • 数字输出：兼容1 / 3模式SPI接口 • 支持2 / 3 / 4线RTD连接方式 • 电源电压：2.7V ~ 3.9V • 支持RTD故障检测 • 封装信息： 产品型号 封装形式 封装尺寸(mm2) GXC400Q QFN (20) 5.00 × 5.00 2 应用场景 • 工业设备 • 医疗设备 • 仪表 3 芯片概述 GXC400 是一款 RTD 至数字输出转换器，支持PT100 / PT1000 的 RTD 输入。GXC400 由其 BIAS 引脚提供精准的外部偏置电压，通过内置 ADC 量化串联于该电压偏置上的 RTD 与基准电阻的比例，实现对RTD 输入的精准测量。 GXC400 可针对用户的使用环境，提供对 50Hz / 60Hz 频率的噪声抑制，最大程度减轻外部噪声对测量结果的影响。GXC400 支持 2 / 3 / 4 线的 RTD 连接方式，以适应不同的 RTD 测量方案。 GXC400 支持 RTD 故障检测，可检测包括 RTD 开路、RTD 短路、RTD 短路至电源或地等多种误连接，便于用户快速定位 RTD 故障。
