产品介绍与核心特性

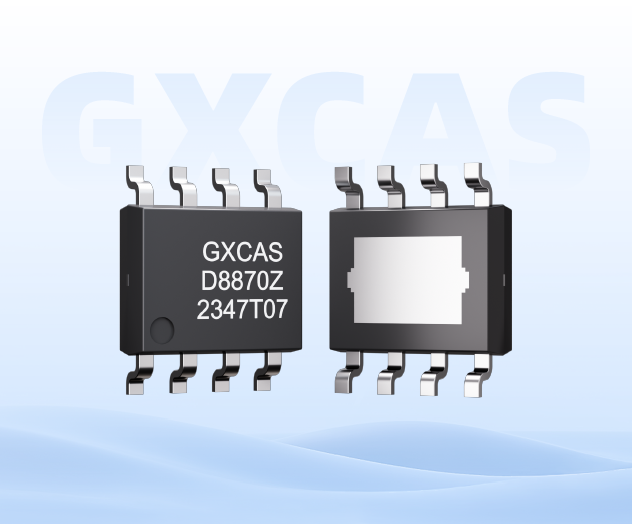

1 基本性能 • 独立的 H 桥电机-驱动单个直流电机，单个步进电机绕组或其它负载 • 工作电压范围：6.5V ~ 33V • 高侧和低侧导通电阻：380mΩ(典型值) • 峰值工作电流：4A • 持续工作电流：2A • 静态工作电流：3mA • 集成电流调节模式 • 支持1.8V, 3.3V和5V的逻辑输入 • 集成低电磁干扰(EMI)的扩频时钟 • 保护特性：欠压锁定，过流保护，过热保护，自动故障恢复 • 脉冲宽度调制控制接口(IN1/IN2) • 封装信息： 产品型号 封装形式 封装尺寸(mm2) GXM8870 ESOP (8) 4.00 × 5.10 2 应用场景 • 有刷直流电机，螺线管和继电器 • 电动玩具 • 电动牙刷 • 智能锁 • 医疗仪器 3 芯片概述 GXM8870 是一款集成电机驱动器，具有四个 N 沟道功率晶体管，电荷泵稳压电路和保护电路。电荷泵集成了电容，来减少 PCB 上电荷泵的解决方案尺寸。 GXM8870 具有集成电流调节功能，该功能基于模拟输入 VREF 以及 ISEN 引脚的电压(与流经外部电阻的电流成正比)。该器件能够将电流限制在某一水平，显著降低功耗。 GXM8870 对故障和短路问题提供全面保护，包括欠压锁定(UVLO)，过流保护(OCP)和过热保护(TSD)，故障排除后，芯片会自动恢复正常工作。
