产品介绍与核心特性

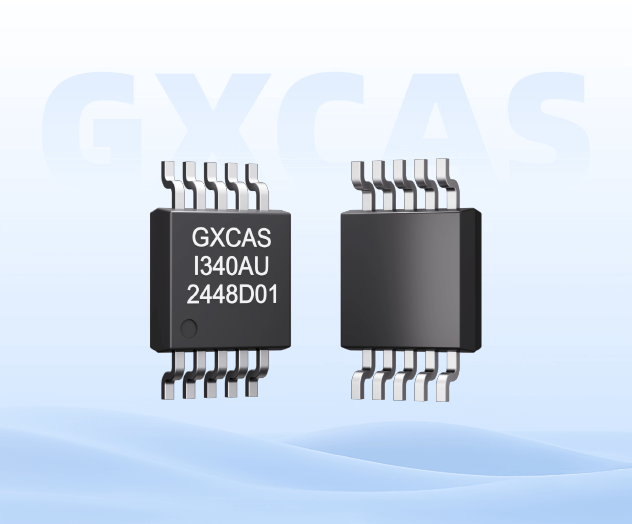

1 基本性能 • 总线电压（VBUS）测量范围：0 ~ 40V • 支持高、低侧（High / Low Side）分压测量 • 电压、电流、功耗实时监测 • 测量精度：＜±0.2%（-40℃ ~ +125℃） ＜30ppm（-40℃ ~ +125℃） • 数字输出：兼容SMBus、I2C接口 • 电源电压：2.7V ~ 5.5V • I2C接口通信电压：1.6V ~ 5.5V • 可编程配置的输出平均次数 • 可编程配置的报警阈值 • 封装信息： 产品型号 封装形式 封装尺寸(mm2) GXI340U MSOP (10) 3.00 × 3.00 2 应用场景 • 服务器 • 电源管理设备与电池充电设备 • 测试仪器 3 芯片概述 GXI340 是一款高低侧电压、电流、功耗监测芯片，芯片内部集成的 16bits ADC持续测量总线电压 VBUS及总线上高/低侧电阻 RSHUNT的分压值 VSHUNT，并由此计算得到总线上流经的电流及总线上产生的功耗。GXI340 可测量的总线电压范围为 0 ~ 40V。GXI340 可直接输出以安培（A）为单位的电流测量结果和以瓦特（W）为单位的功率测量结果，大幅度减少主机的后续数据处理。 GXI340 的电源电压范围为 2.7 ~ 5.5V，正常工作时电流功耗典型值为 300μA。GXI340 的典型工作温度范围为-40℃ ~ +125℃。GXI340 兼容低至 1.6V 通信的标准 I2C 接口，并拥有 16个可编程从机地址。GXI340提供 10-PIN MSOP 的封装形式。 GXI340 支持仅测量总线电压 VBUS 或高低侧电阻分压值 VSHUNT，最小单次转换时间仅需 140μs。GXI340可提供平均输出，以达到更精准的测量结果。GXI340的 ALERT 引脚和可编程报警阈值，可实现在各种使用场景下对总线上其他设备提供实时保护。
