产品介绍与核心特性
1 基本性能 • 测温范围：-55℃ ~ +150℃ • 测温精度：（-40℃ ~ +125℃） 本地通道：±0.5℃ 远程通道：±0.5℃ • 测温分辨率：0.0625℃、12bits • 单通道转换时间：16ms • 数字输出：兼容SMBus、I2C接口 • 电源电压：2.7V ~ 5.5V • 低静态电流（3.3V、27℃） 平均电流：17μA（0.0625Hz）/ 50μA（1Hz）/ 110μA（4Hz） 本地通道：180μA 远程通道：380μA 关断模式：0.4μA • 远程测温：具有串联电阻消除、η因子校正、 β值检测及补偿、数字滤波、开路检测等功能 • 封装信息： 2 应用场景 • MCU、GPU、FPGA、DSP 及CPU温度监测医疗设备 • 服务器、电脑、交换机 • 高集成度医疗系统 • 精密仪器和测试设备 3 芯片概述 GXTR3032 是一款兼容 SMBus 及 I2C 接口的高精度、低功耗数字温度传感器。除芯片所在的本地温度外，最多可同时监测 3 个远程测温探头所在区域的远程温度。GXTR3032 具有串联电阻消除、可编程 η 因子校正、β 值检测及自动补偿和可编程温度门限等功能，提供了一种高精度、低功耗的可靠温度监测解决方案。 GXTR3032 尤其适用于利用集成在先进工艺制程下的服务器、处理器中的远程三极管（NPN / PNP Type）进行测温。GXTR3032 支持对 0.09＜β＜21.36、三极管形式连接的 PNP 进行自动补偿，以达到高精度测温。 GXTR3032 本地通道和远程通道的测温精度典型值均为 ±1℃，并均提供 0.0625℃的测温分辨率和 -55℃ ~ +150℃的测温范围。GXTR3032 的电源电压范围为2.7V ~ 5.5V，并提供 3.0mm×3.0mm 的 10 Pin MSOP和 3mm×3mm 的 10 Pin DFN 装，以便集成到各种系统中。

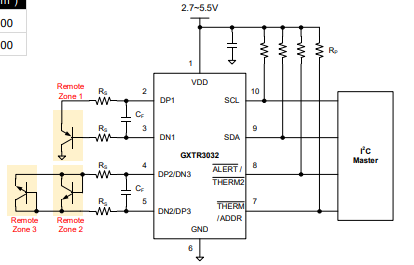

图 1 GXTR3032 典型连接示意图
