产品介绍与核心特性

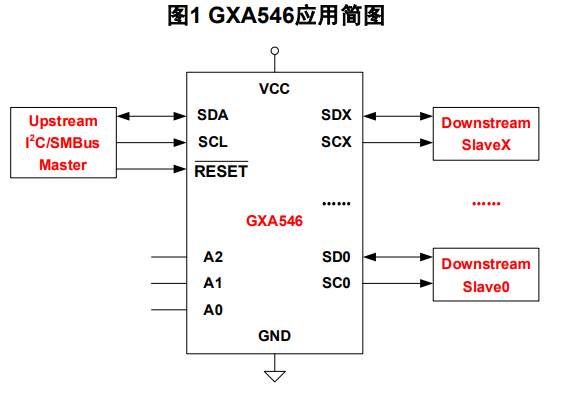

1 基本性能 • 兼容SMBus、I2C通信协议 • 支持 0~1MHz 的总线通信频率 • 支持 4 通道双向数据传输 • 具有低有效复位引脚RESET • 具有 3 个从机地址选择引脚 • 允许进行跨电压域数据传输 • 低导通电阻、低空闲电流 • 电源电压：1.65V ~ 5.5V • 支持器件热插拔 • 封装信息： 2 应用场景 • 服务器 • 路由器 • 从机地址冲突的I2C器件 3 芯片概述 GXA546 是一款通过 I2C 总线控制的 4 通道双向数据传输开关芯片。上游主机通过芯片的 SCL、SDA引脚选通某个或某多个下游从机，并进行指定的数据传输。GXA546 支持选通任意组合的下游通道从机。 GXA546 提供低有效复位引脚RESET 。若下游某个从机的 I2C 总线出现锁死情况，可将RESET 引脚拉低对 GXA546 进行复位，从而不再选通该下游从机，释放锁死的 I2C 总线。 GXA546 允许上游主机与下游从机进行跨电压域数据传输。此时 GXA546 的电源电压 VCC 限制了上下游允许传输的最低电压 VPASS。此功能可实现上下游各器件在 1.8V、3.3V、5.0V 电压域进行无需额外保护的数据交互。当使用此功能时，须保证上下游各通道的 I2C总线均被上拉电阻 RP 接至各自的电源电压处。GXA546 的所有引脚的耐压值均为 5.5V。
